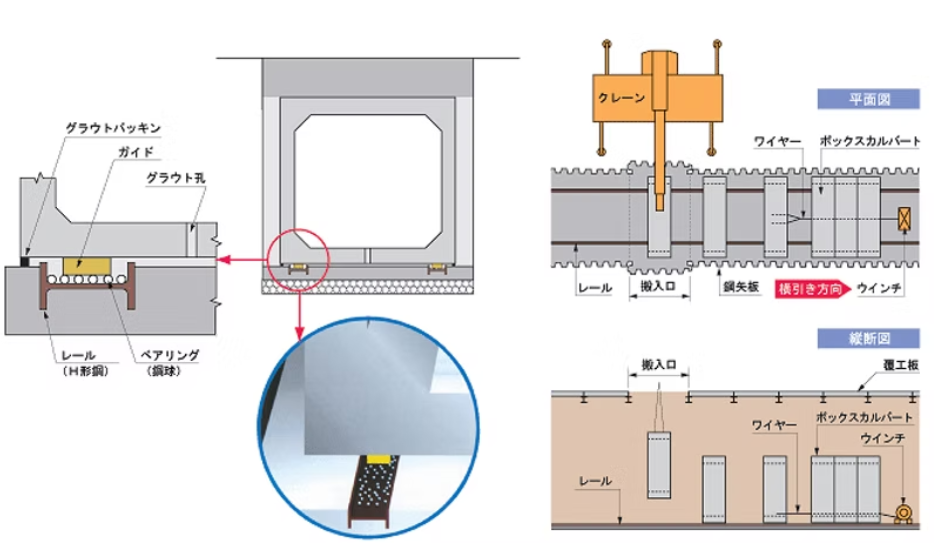

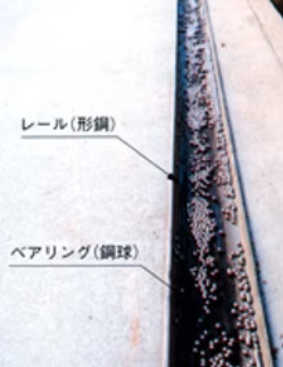

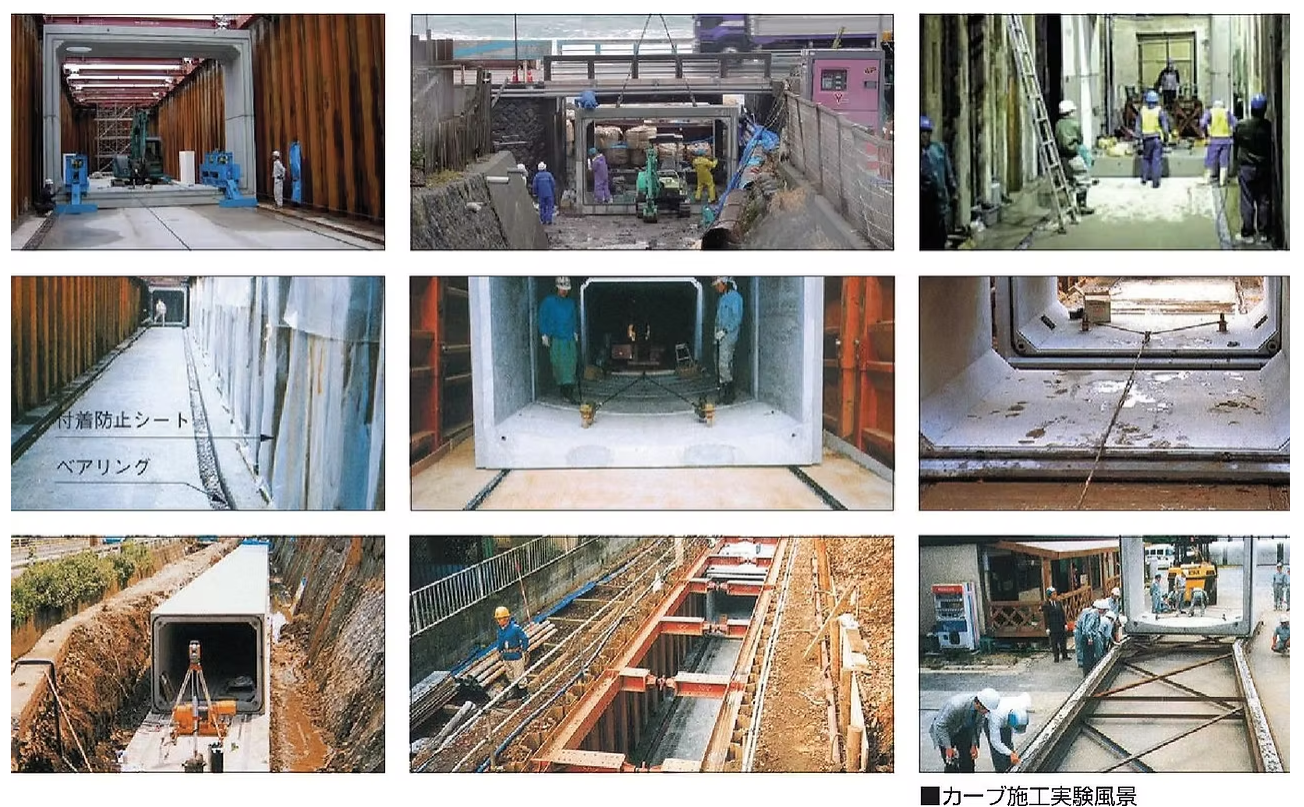

擁壁護岸 ダブルステップ連節ブロック 擁壁護岸 ダブルステップ連節ブロック連節ブロック 特徴 ボックスベアリング横引き工法とは、ボックスカルバートを所定の搬入口より吊りおろし、ベアリング（鋼球）とウインチによりレール（形鋼）に沿ってけん引して敷設する工法です。 従来工法に比べ掘削幅が小さくなるため、施工ヤードが狭くても円滑な敷設作業ができます。 搬入作業（クレーン作業）と敷設作業（横引き作業）が分離でき、急速施工が可能です。 覆工版を設置すれば、地下内での作業のみとなり、上部の交通が開放できます。 おろし場所が１ケ所ですむため、敷設に伴ってクレーンを移動させる必要がありません。 高架橋、電線等の上部障害物がある場所でも敷設作業が可能です。 ボックスカルバートと基礎との摩擦が小さく、縦方向のPC緊張力が50％以下に低減できます。 従来工法に比べて、工費の低減、工期の短縮、安全性の向上がはかれます。 縦断勾配10％までの施工が可能です。 規格・詳細図 施工例
